Коптильня холодного копчения своими руками

Содержание

Инструкция по изготовлению коптильни своими руками

На этапе подготовки баллона в него заливают воду, после чего отверстие плотно закрывают, вбивая в него брусок. В этом состоянии и производят распиловку металла. Вода в емкости предотвращает случайное возгорание. Для выполнения задачи используют болгарку с диском по металлу толщиной 2,5—3 мм.

Важно! При распиловке баллона с водой нужно подставить под него любую подходящую емкость, в которую будет сливаться жидкость при выполнении первого реза. После получения нужного отверстия сливают всю воду

Для устройства коптильни понадобятся:

  1. Две дверные петли, с помощью которых будет закрываться и открываться дверца.
  2. Ручка для дверцы.
  3. Колено.
  4. Трубы.
  5. Решетка.
  6. Крючки для подвешивания продуктов.

Этапы работ

Шаг 1. Спиливают верхнюю часть горловины с краном.

Шаг 2. Сливают воду.

Шаг 3. Отпиливают заднее кольцо, которое было нужно для устойчивости баллона в вертикальном положении. Как правило, это кольцо приварено не по всей окружности емкости, а в нескольких местах. Нужно найти их и распилить.

Шаг 4. На каждом баллоне имеется линия шва, который проходит вдоль него, от нижней части к верхней. Этот шов послужит ориентиром для выполнения разметки. Алгоритм действий:

  • берут рулетку, отмеряют от линии шва 24 см;
  • ставят отметку маркером или простым карандашом;
  • находят точку на противоположном конце баллона, проводят между ними ровную линию;
  • отступают по 3 см от каждого шва, проходящего по окружности баллона по направлению к его центральной части, и проводят линии (должны получиться два «кольца», по одному в верхней и нижней части).

Шаг 5. Делают прямой рез вдоль той линии, которая проходит по всей длине баллона, но начинается и заканчивается у прочерченных ранее окружностей рядом с горловиной и дном (т.е. не доходит до швов).

Шаг 6. По обеим сторонам от реза крепят дверные петли так, чтобы они работали на открытие-закрытие.

Шаг 7. Отмеряют рулеткой от линии реза желаемую ширину дверцы. Проводят линию.

Шаг 8. Делают пропилы вдоль этой линии и по боковым линиям вдоль окружности, но немного не допиливают дверцу, чтобы она пока находилась в зафиксированном на баллоне положении.

Шаг 9. Приваривают к дверце ручку.

Шаг 10. Завершают распиливание дверцы и открывают ее.

Шаг 11. Чтобы в процессе эксплуатации коптильни дверцу не повело, с внутренней стороны к ней приваривают два металлических прутка, расположенных по ее ширине.

Шаг 12. К отверстию в горловине емкости, образовавшемуся после спиливания крана, приваривают колено из трубы, сечение которой соответствует диаметру отверстия. В это колено будет устанавливаться труба дымохода, в верхней части которой крепят заслонку. С ее помощью регулируют выход дыма.

Шаг 13. На дне баллона вырезают окружность, к которой приваривают трубу, идущую от топки.

Шаг 14. Сооружают топку, выбрав любой из предложенных выше способов.

Шаг 15. Собирают все узлы коптильни в единую конструкцию.

Как самому сделать топку из баллона?

Если в наличии имеется второй баллон, можно сделать из него экономичную и долговечную топку.

Правила подготовки и распиловки емкости те же самые. В топке нужно сделать две дверцы: одну для поддувала, вторую (расположенную выше первой на 7—10 см) — для закладки опилок.

Отверстие для дымохода выпиливают рядом с горловиной баллона. Размер 7х10 см.

Отпиленную пластину прикладывают к нижней части коптильни, обводят маркером и вырезают болгаркой. Соединяют два отверстия (на топке и на коптильне), приварив к ним металлическую трубу.

Можно выбрать и другой способ: приварить топку непосредственно к коптильне. Но в этом случае нужно будет делать заслонку, иначе в камеру будет проникать не только дым, но и открытый огонь.

Нюансы холодного и горячего копчения

Прежде чем приступать к изготовлению, необходимо определиться, для какого типа копчения будет применяться ваша конструкция. Горячее копчение должно проходить при высокой температуре. Достичь этого возможно, лишь разместив топку и коптильню в одной емкости. Схематический чертеж такой коптилки показывает, как это реализовать при горизонтальном расположении баллона.

Такое устройство будет универсальным, так как с помощью него можно приготовить и барбекю. По своей сути, это мангал с коптильней в одной конструкции. В нижней части проделываются поддувальные отверстия, благодаря чему дрова, помещенные на дно, будут гореть с доступом кислорода. При желании трансформировать барбекюшницу в коптильню нужно просто закрыть эти отверстия, например, листом железа.

При горячем копчении продукт получается разваренным и рыхлым. Следовательно, его не стоит подвешивать на крюки, так как он упадет вниз. Наилучшим вариантом будет изготовление специальных решет. Пару слов необходимо сказать и о пользе продукта. Всем известно, что под действием температуры многие блюда теряют свою витаминную ценность. Да и срок хранения такого блюда весьма ограничен.

Для холодного копчения придется сделать две емкости, ведь топку и коптильный ящик следует разделить. Между ними организуется дымоход длиной от 1,5 до 2,5 метров. На этом участку дым должен успеть охладиться до 25°C градусов.

Под действием дыма и соли от предварительной засолки продукт обезвоживается и консервируется. Соответственно доля витаминов, сохраненных после копчения, по сравнению с горячим копчением, больше. Храниться продукты холодного копчения могут до нескольких недель. Чтобы сделать коптильный ящик, придется модернизировать вертикально установленный баллон.

Делаем своими руками

Все начинается с чертежа или схемы с максимальным соблюдением масштаба. Такой чертеж поможет правильно рассчитать нудный материал, и не ошибиться с габаритами.

Техника безопасности

Основную опасность будут представлять остатки пропан-бутановой смеси в баллонах. От них нужно избавиться:

  • Стравить газ (не делайте это в помещении или рядом с источником огня);
  • Скрутить вентили (у газовых вентилей обратная резьба, будьте внимательны);
  • Заполнить баллон водой на 12 или больше часов.

Работая с болгаркой (УШМ) можно причинить себе вред. Вот некоторые советы:

  • При резке диск располагайте с левой стороны от корпуса болгарки, так искры полетят между ног и не причинят вреда.
  • Резать нужно от себя.
  • При шлифовке держите диск под углом к поверхности не более 15о.
  • Применяйте средства защиты: очки, а лучше маску, перчатки.

Важно соблюдать правила безопасности при электродуговой сварке:

  • Обязательно в сему подключения сварочного аппарата установите автоматический выключатель;
  • Следите за надежностью изоляции сварочных проводов;
  • Не пренебрегайте заземлением корпуса сварочного аппарата;
  • Применяйте средства защиты (маску или щиток) и специальную одежду.

Процесс по шагам

На примере мангал-коптильни с камерой горячего копчения из двух 50-литровых газовых баллонов.

  1. Стравите газ. Открутите вентили. Помните, что у вентилей обратная резьба.
  2. Заполните баллоны водой. Пусть так постоит 12-24 часа.
  3. Воду слить. Не выливайте эту воду на посадки.
  4. Дымогенератор будет сделан из обрезанного баллона. Всей длины 50-литровой ёмкости для этого не нужно.
  5. В заготовке под дымогенератора делаем отверстие для поддувала и прорезаем крышку.
  6. На заготовке под мангал прорезаем крышку. Старайтесь сделать это аккуратно – вырезанные части тоже пойдут в дело.
  7. Для колосника мангала возьмите уголок и сделайте по ряду отверстий.
  8. С лицевой стороны делаем пропилы и с тыльной отверстия. С шагом 8-10 см. Напротив друг друга. Это для шампуров. В отверстие и пропил должен помещаться шампур.
  9. Подгоняем заслонку поддувала.
  10. Привариваем петли для крышки (крышка должна ровно закрываться и лучше потратить чуть больше времени на примерку чем потом резать и переделывать) и кронштейны под колосник.
  11. Колосниковая сетка режется по размеру и укладывается на кронштейны.
  12. Дверца поддувала оформляется в виде шторки с направляющими. Ручкой пока будет болт.
  13. Что должно получится. Крышка усилена перемычкой.
  14. В мангале делаем вырезы. Дальний для подсоединения дымогенератора, ближний – для дымохода.
  15. Соединяем вместе. Сварные швы потом будут зашлифованы. Рядом с петлей виден упор для крышки в открытом положении.
  16. Также привариваем кронштейны под гриль решетку. Они не должны мешать жарить шашлыки. Решетку подгоняем под размер.
  17. Привариваем дымоход из трубы и колена. Высота дымохода должна быть не меньше 1,5 метров.
  18. Привариваем к крышкам ручки и делаем козла-подставку для всей конструкции.
  19. Всё зачищается. Неровности зашлифовываются. Жаровня обезжиривается и покрывается несколькими слоями термокраски.

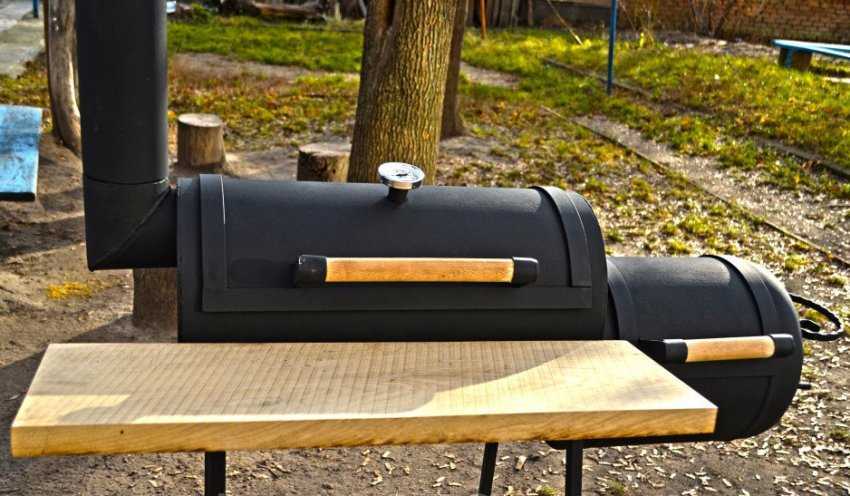

Ниже, готовый мангал-коптильня. На решетку кладется мясо (или что вы собрались коптить). В дымогенераторе разжигается уголь, и поверх него кладется металлическая чашка с влажной щепой. Заслонками регулируется интенсивность копчения. Чтобы следить за температурой в крышку мангала вкрутите термометр для гриля.

Подготовка сырья

При копчении температура не поднимается до такой величины, чтобы убить все гнилостные микроорганизмы в продуктах, поэтому сырье предварительно подготавливают. Самые распространенные способы — сухая засолка или вымачивание в концентрированном растворе соли.
Рыбу нужно выпотрошить, промыть, засыпать большим количеством соли. Через 2-3 дня соль удаляют и вымачивают в течение 1-2 суток. После этого сырье должно обветриться и подсохнуть. Для копчения при температуре 20-30°С достаточно 2-3 дней. Чем толще мякоть у рыбы, тем больше времени требуется на каждую операцию.

Сало, нарезанное на куски 10-15 см, заливают раствором соли и специй. Концентрацию проверяют сырым яйцом — оно не должно тонуть. Выдерживают сало в холодильнике 3-5 дней, обсушивают и коптят 1-2 дня при температуре около 30°С.

Мясо и птица имеют более плотную структуру. Просаливают их в течение 5-20 дней в холодильнике под гнетом, затем проветривают на сквозняке. Коптят не менее 3-х дней. Мясо и рыбу перед копчением нужно хорошо подсушить или провялить. Если влага останется в мякоти, дым не сможет проникнуть в толщу продукта, что вызовет появление кислого или горького привкуса.

Коптильня из газового баллона своими руками: выбор способа копчения

Перед тем как сделать коптильню с газового баллона своими руками, следует выбрать тип копчения, к которому она будет приспособлена. От этого зависят нюансы конструкции и принцип ее функционирования.

Отличия горячей и холодной коптильни

Приготовление горячим методом предполагает воздействие на продукты дыма температурой от 40 до 120°С. Это означает, что источник огня будет располагаться в непосредственной близости к пище, а выработаны дым без охлаждения попадает в камеру. Продукты в таком случае готовятся быстро, до часа, и сразу готовы к употреблению. Вкусовые качества на высоте: продукты получаются сочными и нежными. Мясо и рыба обладают приятным ароматом и красивым золотистым оттенком.

Принцип действия холодной коптильни отличается тем, что дыму требуется охлаждение. До попадания в камеру с продуктами он проходит по дымоходу, где доходит до необходимой температуры, ниже 40°С. Копчености, приготовленные таким способом, подлежат длительному хранению, при этом вкус и запах их не хуже, чем при горячем копчении.

Выбираем холодное копчение

Это связано с периодом хранения продуктов. Продолжительное копчение позволяет устранить патогенные микроорганизмы, благодаря чему пища долго не портится. Вкусовые качества со временем не меняются, а наоборот, становятся ярче.

Принцип работы коптильни из баллона

Конструкция коптильни холодного типа проста. Основные ее части:

  • топка;
  • камера копчения;
  • дымовод.

Каждый из элементов имеет дополнительные компоненты, улучшающие и упрощающие приготовление. В результате горения древесины вырабатывается дым, который под воздействием естественной тяги поступает в дымовод, где происходит охлаждение. Затем по этой трубе дым попадает в камеру с продуктами и окутывает их. Так и происходит копчение.

Как изготовить коптильню

Создание самодельного агрегата для копчения трудоемкий процесс, но при наличии минимальных навыков справиться с ним можно за 3-4 часа. Коптильня холодного копчения может быть скомбинирована с мангалом, барбекю и горячей коптилкой, но в таком случае затраты и сложность процедуры сборки повышаются.

Схема и чертежи для изготовления

Прежде чем сделать коптильню из газового баллона, необходимо составить проект и детальную схему, в которой будут отображены основные составляющие, их размеры и расположение.

Схема коптильни из газового баллона

Этот проект поможет подобрать нужные компоненты подходящего размера в требуемом количестве.

Какие потребуются инструменты

Для подготовки деталей, а также сборки аппарата потребуется следующий набор приспособлений:

  • сварочный аппарат;
  • болгарка;
  • дрель со сверлами разного диаметра;
  • гаечный ключ;
  • болты и гайки.

Из материалов, кроме газовых баллонов, необходимы металлические уголки, трубы, а также ручки. Для наполнения потребуются решетки и металлические листы, из которых будут изготовлены поддоны.

Как правильно подготовить газовый баллон для резки

Важным считается подготовительный этап, так как от него зависит не только эффективность конструкции, но и безопасность жизни мастера при сборке и эксплуатации.

Какие баллоны подойдут для обработки

Коптильня из газового баллона своими руками может изготавливаться из емкостей различного объема, от 20 до 50 л. Слишком маленький агрегат невыгодный с финансовой точки зрения, так как в него поместиться мало продуктов. Оптимальной считается емкость в 50 л. Баллон меньшего объема может применяться в качестве топки, но в таком случае потребуется частая дозагрузка топлива.

Следует использовать емкости, которые не слишком повреждены коррозией, так как испорченный баллон прослужит недолго. Лучше, если в нем имеются остатки газа. Это свидетельство того, что он в рабочем состоянии.

Очистка баллона

Чтобы избежать опасных ситуаций в работе, особе внимание уделяется очистке емкости. Это касается не только удаления имеющегося газа, но и очистки с поверхности загрязнений и ржавчины

Особенности конструкции

Существуют некоторые особенности у данного изобретения, учитывать которые необходимо, ведь каждый автор хочет, чтобы конструкция была долговечной, надежной и полностью безопасной в эксплуатации.

Перечислим основные достоинства самодельного изобретения:

  • низкая себестоимость, так как все материалы под рукой;
  • высокая надежность в процессе интенсивной эксплуатации;
  • возможность создания эксклюзивных моделей по собственным чертежам.

Собранный по всем правилам баллонный мангал, несмотря на свою низкую стоимость, станет украшением загородного участка.

Его можно сделать нестандартным, например, придав форму паровоза. Также этим термином называют мангал, имеющий высокую трубу, через которую выпускается дым во время использования изделием.

Интересно то, что все работы, связанные с соединением элементов, выполняются с использованием сварочного аппарата.

Интересный факт:
мангал из старого ненужного баллона из-под газа это не только экономия средств, но и защита окружающей среды. Вместо засорения природы получается полезная вещь в быту.

Классический баллон имеет очень прочные, толстые стенки, которые не прогорают довольно долгое время. Это так же можно отнести к достоинствам.

Делаем ножки или подставку под коптильню

Как правило, высота коптильни мало когда превышает стандартный кухонный стол и составляет 85-100 см. На первом этапе вам следует определиться, будет ли у вас стационарная коптильня или с переносной функцией. Как подставку, так и съемные ножки можно изготовить из металлических уголков.

Проще и быстрее всего сделать стационарную конструкцию. Для изготовления вам потребуется 4 уголка и сварочный аппарат. Уголки соедините перпендикулярно баллону и приварите их сваркой ко дну коптильни.

Устанавливается коптильня на металлические ножки

Переносные ножки делаются по-другому. В дне баллона просверлите отверстия, вставьте в них болты таким образом, чтобы резьбой они были наружу. А в ножки приварите гайки. При необходимости ножки просто прикручиваются к баллону.

Нижняя часть ножек, как в первом, так и во втором случае, для большей устойчивости, дополнительно должна быть снабжена уголками или металлическими опорами.

Домашняя коптильня горячего копчения: разновидности конструкции

Существует два распространенных агрегата, позволяющих коптить продукты горячим способом. Они отличаются друг от друга вариантом нагрева:

  • обычная коптильня;
  • электрическое устройство.

В первом случае разогрев щепы, выделяющей дым для копчения, производится с помощью источника открытого огня. В свою очередь, электронные устройства используют для подогрева специальные нагреватели. Такие коптилки для рыбы и мяса можно без труда приобрести в интернете или любом профильном магазине.

Обратите внимание! Электронные приборы более просты в обращении. Для того чтобы приступить к приготовлению пищи, требуется просто включить устройство в розетку, заложить в нужное место щепу и подобрать необходимый режим копчения.
Простая коптильня из нержавеющей стали не требует профессиональных знаний при изготовлении и специфических навыков в уходе

Такое приспособление позволяет коптить продукты прямо в квартире, что является удобным решением. Собрать электрокоптильню своими руками, безусловно, сложнее, но в принципе можно. Для этого требуется понимать принцип ее работы и иметь базовые знания устройства электрической бытовой техники.

Рассмотрим основные преимущества данного аппарата. Среди плюсов электрокоптилок можно отметить следующие: универсальность, простоту эксплуатации и компактность. Электрическое устройство можно разместить практически в любом месте. Основное требование – наличие электросети. На кухне такой прибор можно расположить в одном из шкафчиков гарнитура.

Скорость приготовления продуктов питания в электрокоптилках довольно высокая. Например, чтобы закоптить небольшой кусок мяса или средних размеров рыбу, понадобится подождать приблизительно 30-40 минут. Конструкция коптилен такого типа, конечно, сложнее, так как она включает в себя нагревательные электроприборы. Помимо этого, данные аппараты часто оснащаются дымогенераторами, а также гидрозатворами.

В таких устройствах гораздо проще регулировать температуру внутри камеры копчения. Для этого они оснащаются понятной и удобной панелью управления. Стоимость электрокоптилок может быть разной. Бюджетные варианты можно приобрести за 1500-2500 руб.

Существует множество видов коптилень, в которых можно делать горячее копчение продуктов.

Еще одной разновидностью коптилок горячего типа являются автоматические устройства. Такие агрегаты используются чаще всего в ресторанах и на пищевых производственных предприятиях. Для горячего копчения мяса в домашних условиях они не подходят.

Самодельная коптильня холодного копчения

Холодное копчение производится при температуре 20-40°С. Длительность процесса составляет 24-72 часа. Эти аппараты устроены сложнее, чем коптилки горячего копчения.

Устройство коптильни холодного копчения

Такие установки состоят из нескольких отдельных элементов:

  • Дымогенератор. В этом аппарате вырабатывается коптильный дым. Может изготавливаться из нержавеющей стали или иметь вид небольшой печки.
  • Коптильная камера. Для горячего копчения выполняется из металла или кирпича, для холодной обработки допускается изготовление из досок или фанеры.
  • Дымоход. Соединяет коптильную камеру и дымогенератор. Проходя по нему дым остывает до необходимой температуры. Может оснащаться дополнительными приспособлениями — фильтром, сборником конденсата и другими, повышающими качество дыма и готового продукта.


Схема коптильного аппарата холодного копчения

Принцип работы

Самодельная коптильня холодного копчения работает следующим образом:

  1. В дымогенератор помещаются опилки и щепа.
  2. Щепки поджигаются и, при необходимости, включается компрессор.
  3. Появляющийся при этом дым поступает в коптильную камеру к продуктам.
  4. Проходя по дымоходу дым остывает и очищается от конденсата и частиц сажи.
  5. Попадая в коптилку он придаёт находящимся внутри продуктам специфический вкус и аромат.


Принцип работы дымогенератора

Виды коптилен холодного копчения

Есть разные конструкции таких аппаратов, но они работают по одной схеме.

Коптильня для газовой плиты используется на кухне городской квартиры. Дымогенератор греется конфоркой газовой или электрической плиты, дым из коптильной камеры выходит в вентиляционный канал по дымоотводящей трубке. Для поучения дыма более низкой температуры в дымоход встраивается охладитель.


Схема использования коптильни холодного копчения в домашних условиях на газовой плите

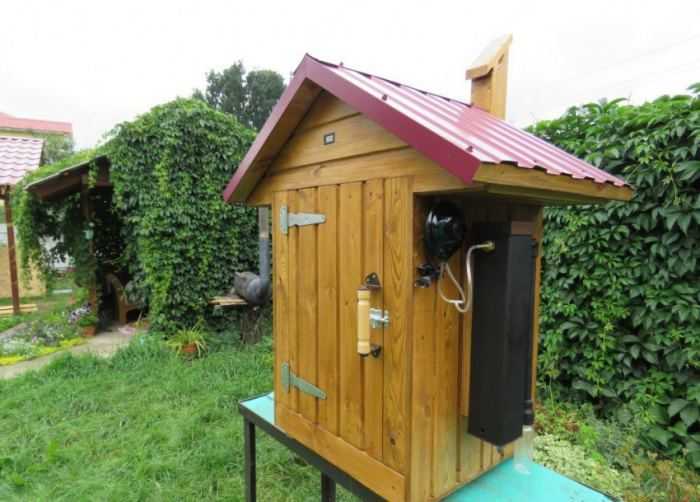

Устройство с дымогенератором. В этих аппаратах дым производят тлеющие опилки и щепа. В коптильную камеру он подаётся при помощи компрессора.


Схема коптильного аппарата холодного копчения с дымогенератором

Самая простая конструкция — с дымоходом в земле. Построить коптильню с таким дымоподводящим каналом можно на склоне холма.


Схема коптильни с дымоходом в земле

Коптильня своими руками с дымогенератором

Самой распространённой конструкцией является коптильная установка с дымогенератором и компрессором:

  1. Внутрь дымогенератора помещаются опилки и щепа.
  2. Опилки поджигаются и аппарат закрывается крышкой с эжектором.
  3. К эжектору с одной стороны подключается компрессор, а с другой присоединяется дымоход.
  4. Воздух, проходящий через эжектор, создаёт в дымогенераторе разрежение и подаёт дым через дымоход в коптильную камеру.
  5. Через специальные отверстия в нижней части генератора происходит подача воздуха в зону горения щепы.

Другим вариантом генератора дыма является герметичная ёмкость с опилками, помещённая над огнём или электроплитой. При нагреве из щепы выделяется дым, поступающий к продуктам.


Устройство дымогенератора

Простейшая коптильня холодного копчения

Более простым вариантом является установка коптильни на склоне холма и использование в качестве генератора дыма костра или небольшого очага. Дымоход изготавливается из канавы, выкопанной в земле, и накрытой шифером или листами металла.

Над вторым концом дымохода устанавливается коптильная камера, сделанная из металла или дерева. Допускается изготовление коптильни из реек, забитых в землю. В этом случае вся конструкция накрывается полиэтиленовой плёнкой.

Проходя по дымоходному каналу, дым охлаждается и поступает в коптилку остывшим. Для его входа в камеру в дне прорезается отверстие или просто коптилка изготавливается без дна.


Схема коптильни холодного копчения для изготовления своими руками

Оптимальные размеры

Размеры аппарата зависят от необходимой производительности, поэтому перед тем, как сделать коптильню холодного копчения, необходимо определить, сколько человек будут пользоваться устройством:

  • для семьи из 4 человек — до 20 литров;
  • для нескольких семей или заготовки копчёностей — до 100 литров;
  • мини профессиональные аппараты, устанавливаются на небольших фермах или в кафе и ресторанах — более 100 литров.

Разные технологии приготовления продукции

Копчение продуктов бывает горячим и холодным. Рыба и мясо горячего копчения готовятся быстрее, так как на них интенсивно воздействуют высокая температура и дым.

Продукты холодного копчения готовятся до трех суток. Они хранятся намного дольше.

При изготовлении коптильни следует определиться, по какой технологии вы будете готовить продукты.

Изготовление коптильни горячего копчения:

  1. К горловине газового баллона привариваем железное колено и вставляем трубу. Для регуляции дыма следует установить наверху заслонку. Можно закрепит ее болтом или сделать съемную конструкцию.
  2. В боковой части противоположной стороны баллона вырезаем отверстие. Сюда будет заходить дым из топки.
  3. Мастерим топочную емкость. Для этого потребуются листы металла толщиной 4 мм или бак меньшего размера. В топке должны быть два отверстия: для опилок и для поддувала. Между топкой и коптильным баком устанавливаем колосник, чтобы открытый огонь не испортил продукты. Это может быть переход из маленькой трубы.

Горячее копчение возможно только при высокой температуре.

Полученные продукты хранятся не более 20 дней.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Готовим вкусно
Добавить комментарий

Adblock
detector
